IATF16949:8.6.2項のレイアウト検査及び機能試験の要求事項は、図面上で取り交わした全寸法及び顧客と取り交わした製品機能・性能について、コントロールプランで定められた検査及び検査を決められた間隔で行うことを意図しています。
今回の要求事項は、IATF16949:8.6.2項のレイアウト検査及び機能試験の要求事項の意味と構築ポイントについて解説します。

①製造プロセス
②品質管理プロセス
③生産管理プロセス
条項 | 題目 | ISO9001 | IATF16949 |
8.5 8.5.1 |
製造及びサービス提供 | 〇 | 〇 |
8.5.1.1 | コントロールプラン | 〇 | |
8.5.1.2 | 標準作業-作業者指示書及び目視標準 | 〇 | |
8.5.1.3 | 作業の段取り替え検証 | 〇 | |
8.5.1.4 | シャットダウン後の検証 | 〇 | |
8.5.1.5 | TPM | 〇 | |
8.5.1.6 | 生産治工具並びに製造・試験・検査の治工具及び設備の運用管理 | 〇 | |
8.5.1.7 | 生産計画 | 〇 | |
8.5.2 | 識別及びトレーサビリティ | 〇 | 〇 |
8.5.2.1 | 識別及びトレーサビリティ-補足 | 〇 | |
8.5.3 | 顧客又は外部提供者の所有物 | 〇 | 〇 |
8.5.4 | 保存 | 〇 | 〇 |
8.5.4.1 | 保存-補足 | 〇 | |
8.5.5 | 引き渡し後の活動 | 〇 | 〇 |
8.5.5.1 | サービスからの情報のフィードバック | 〇 | |
8.5.5.2 | 顧客とのサービス契約 | 〇 | |
8.5.6 | 変更の管理 | 〇 | 〇 |
8.5.6.1 | 変更の管理-補足 | 〇 | |
8.5.6.1.1 | 工程管理の一時的変更 | 〇 | |
8.6 | 製品及びサービスのリリース | 〇 | 〇 |
8.6.1 | 製品及びサービスのリリース-補足 | 〇 | |
8.6.2 | レイアウト検査及び機能試験 | 〇 | |
8.6.3 | 外観品目 | 〇 | |
8.6.4 | 外部から提供される製品及びサービスの検証および受入れ | 〇 | |
8.6.5 | 法令・規制への適合 | 〇 | |
8.6.6 | 合否判定基準 | 〇 | |
8.7 8.7.1 |
不適合なアウトプットの管理 | 〇 | 〇 |
8.7.1.1 | 特別採用に対する顧客の正式許可 | 〇 | |
8.7.1.2 | 不適合製品の管理-顧客規定のプロセス | 〇 | |
8.7.1.3 | 疑わしい製品の管理 | 〇 | |
8.7.1.4 | 手直し製品の管理 | 〇 | |
8.7.1.5 | 修理製品の管理 | 〇 | |
8.7.1.6 | 顧客への通知 | 〇 | |
8.7.1.7 | 不適合製品の廃棄 | 〇 | |
8.7.2 | (不適合製品関連の記録保持) | 〇 | 〇 |
目次
IATF16949:8.6.2項のレイアウト検査及び機能試験の意図
IATF16949:8.6.2項のレイアウト検査及び機能試験の意図は、顧客と取り交わした寸法やその製品の持つ特性・性能を量産移行後も保証することを要求しています。
多くの企業の場合、顧客へ保証する内容は納入仕様書などに謳われていると思うので、そこに記載されている外観寸法及び性能保証をすることで要求事項を担保することができます。
これらの意味を読み解く誤った解釈として「出荷検査で実施しているからいいのでは?」という質問を多くいただけますが、この意味は異なります。
レイアウト検査及び機能試験の本質的な意味は、PPAPの要求に対して再保証することを意味しており、出荷物に関して毎度行っている保証とは異なると解釈してください。
次に要求事項について解説します。
①レイアウト検査及び機能試験は「コントロールプラン」に記載
IATF16949:8.6.2項のレイアウト検査及び機能試験の要求事項には、以下のように記載されています。
要求事項の通り、レイアウト検査及び機能試験の内容は、コントロールプランに記載する必要があります。
その書き方は、コントロールプランの「備考欄」などを活用すると便利です。
書き方のポイントは下記のようになります。
レイアウト検査及び機能試験は、ほとんどが顧客固有要求事項として指示されることが多いです。
そのため、顧客から与えられるSQM(仕入先品質マニュアル)をしっかり確認し、参照資料・検査サンプル数・確認頻度をコントロールプランの備考欄などに漏れなく記載しましょう。
\レイアウト検査・機能試験構築は簡単/
②レイアウト検査とは「全寸法検査」のこと
IATF16949:8.6.2項のレイアウト検査及び機能試験の要求事項には、以下のように記載されています。
設計記録とは、製品図面と解釈されがちですが、「納入仕様書に取り交わした外観寸法」と解釈してください。
つまり、顧客と取り交わした寸法のを測定することが重要で、内部部品や配置寸法などは要求対象外です。ただし、内部寸法なども取り交わしている場合は対象となります。
また、その確認頻度は1回/年など顧客が指定してくることが大半ですので、その場合はその確認頻度でレイアウト検査・機能試験表に記載するようにしましょう。

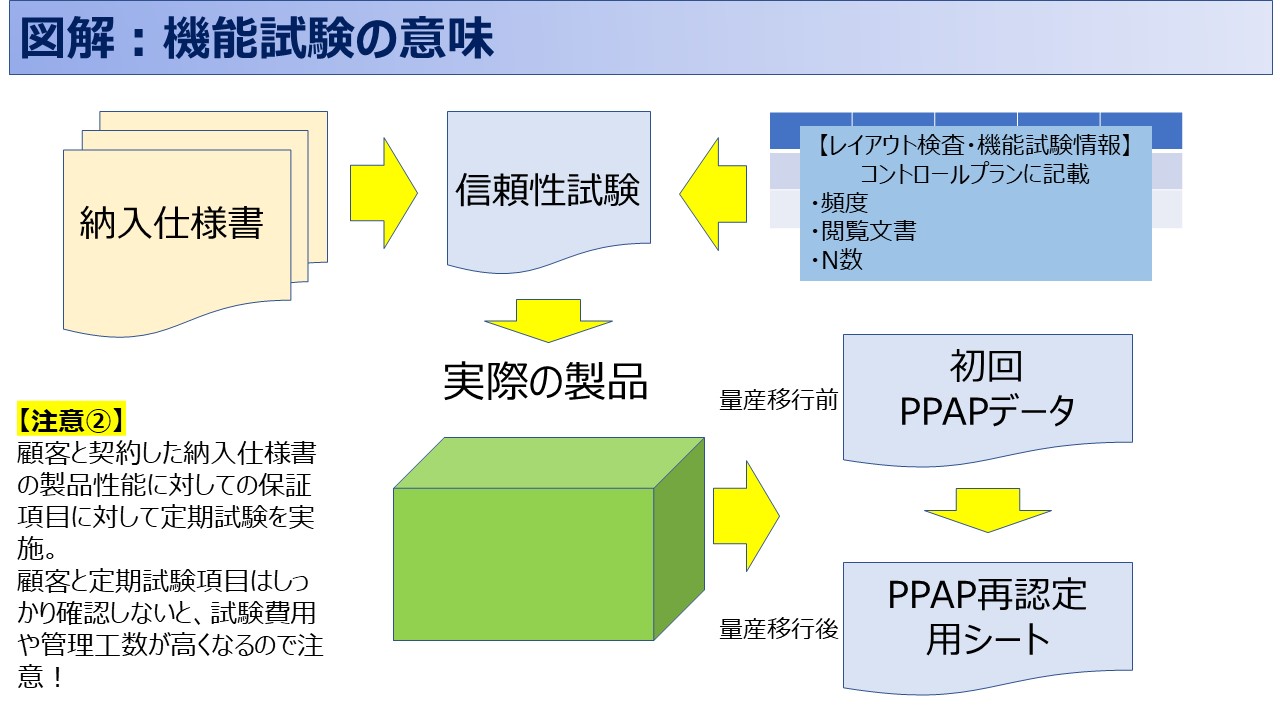

③機能試験は「顧客と事前協議」して決定する!【重要】
IATF16949:8.6.2項のレイアウト検査及び機能試験の要求事項は、レイアウト検査についてはそれほどハードルが高くありませんが、機能試験についてはハードルが高いです。
なぜなら基本性能試験は出荷検査で行う企業が多い中、信頼性試験は高額な費用をかけて行うケースもあるため、顧客要求をうのみにすると多額の管理コストが必要です。
機能試験の内容は、SQM(仕入先品質マニュアル)をよく読み、機能試験で実施できる内容を顧客に通知および合意することが非常に重要です。
④記録は必ず保持する
IATF16949:8.3.4.4項の製品承認プロセスの要求事項として、レイアウト検査及び機能検証は含まれているので、その記録の保持ができている企業は多いです。
しかし、PPAP内容の再保証の要求でもあるレイアウト検査及び機能試験の記録の保持ができていない企業は多いです。
「顧客がレビューの為に利用」とあるので、その記録を要求されたらいつでも閲覧できる状態を維持することが求められます。
そのためには、レイアウト検査・機能試験表が必須なので、当サイトで販売している帳票を是非ご活用ください。
IATF16949:8.6.2項のレイアウト検査及び機能試験はどこに記載すればいい?
IATF16949:8.6.2項のレイアウト検査及び機能試験の要求事項の対応は、PPAP管理規定に記載することがおすすめです。
PPAPの再保証という観点である為、自社の対応方法をどのように対応するのかを記載するようにしましょう。

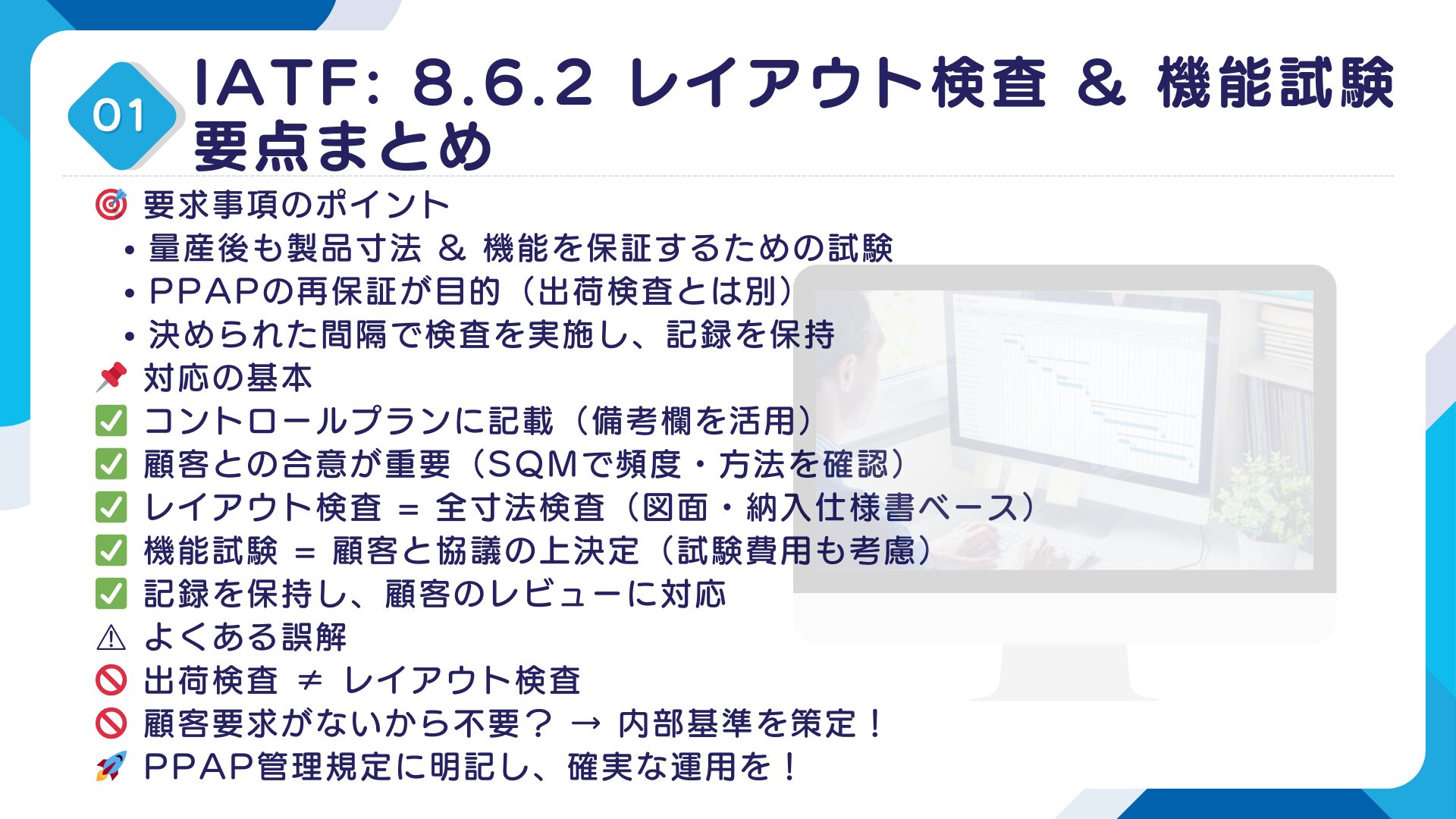

IATF16949:8.6.2項のレイアウト検査及び機能試験:まとめ
IATF16949:8.6.2項のレイアウト検査及び機能試験の要求事項の規格解釈はいかがでしたでしょうか?
本要求事項のポイントは、PPAPの再保証の為の要求事項であるため、出荷検査で代用するということではないことです。
参照文書・頻度・サンプル数などは顧客が指定することがほとんどですが、顧客要求が無い場合の対応方法を含め、PPAP管理規定にきちんと記載するようにしましょう。
それではまた!
